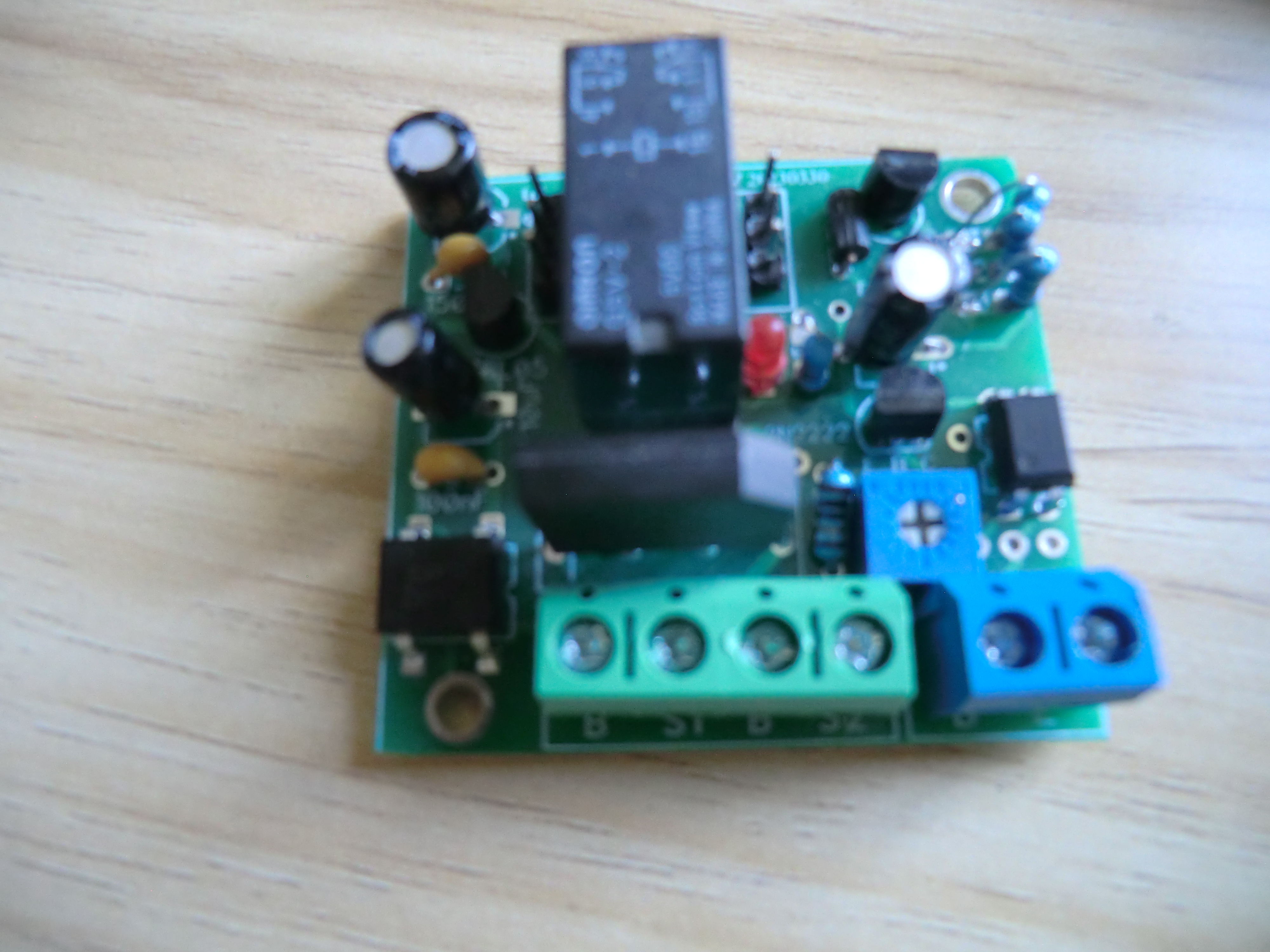

Détecteur de présence par consommation de courant au format mini  (47 mm X 43 mm).

• commande 1 relais DPDT (2 sorties).
• alimentation par le feeder traction.
• sorties double vers le canton à surveiller .
• réglage de la sensibilité.
• prévue pour 3 Ampères.
• platine montée et testée : 12 euros port compris

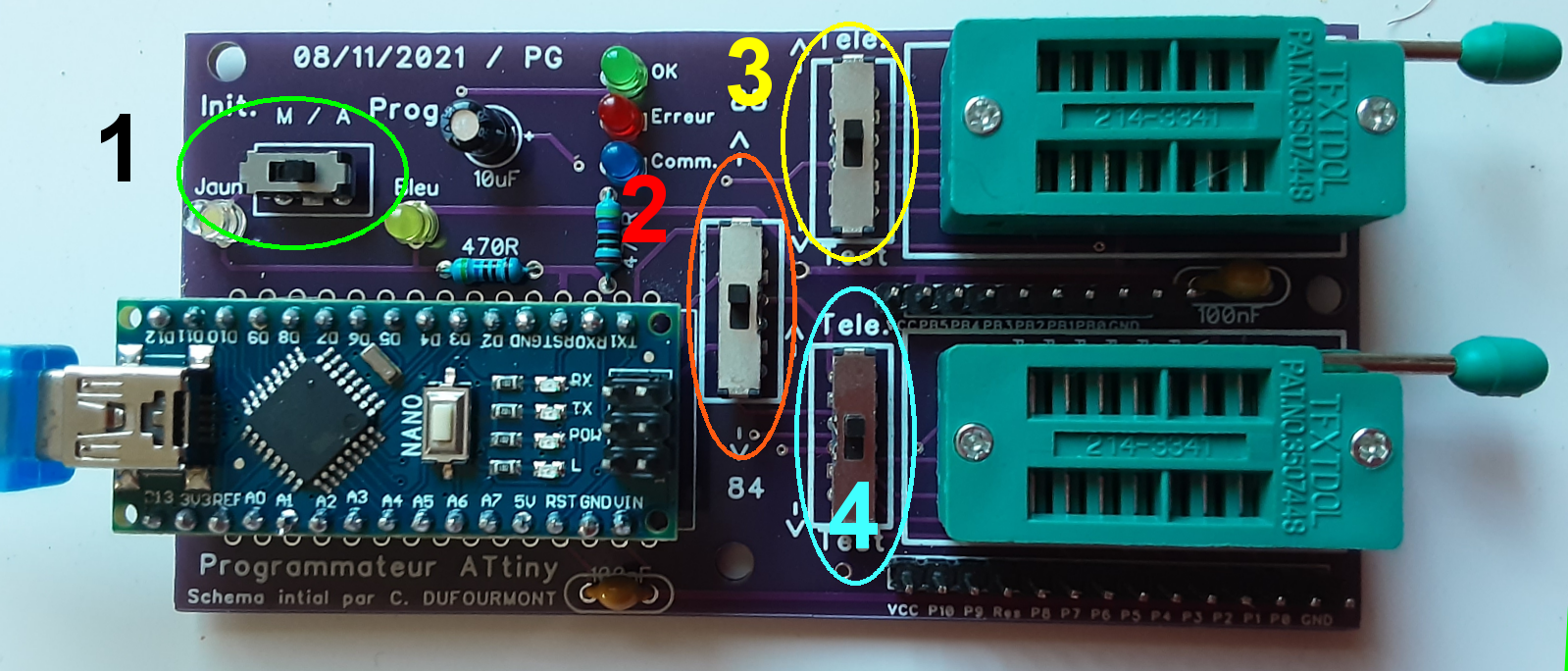

Une nouvelle réalisation perso (d'après un schéma initial de Claude DUFOURMONT).

Cette platine permet de programmer un ATtiny 84 ou 85 via l'IDE Arduino et de tester le code sans avoir à manipuler la puce.

Fourni monté, testé y compris le Nano programmé pour servir en ISP. Prix 20 euros + port mondial Relay

Avantages :

• pas d'interférences sur le courant de traction.
• ne nécessite pas que les wagons soient équipés d'éléments preneur de courant.

Inconvénients :

• sensibles aux lumières et/ou mouvements parasites.
• positionnement nécessitant d'être cachés (bien qu'il soit possible de les poser sous-rails mais en tenant compte des pertibations dûes aux différences de couleurs / formes des dessous de voitures et de wagons). Donc pas simples à mettre en place et à régler.
• nécessite la gestion d'une entrée et d'une sortie de canton.



  voir ici des vidéos de fonctionnement  Gestion de canton par Infra-Rouges et arduino

  Prix :

  1 kit complet : 30 euros port par Mondial Relay compris

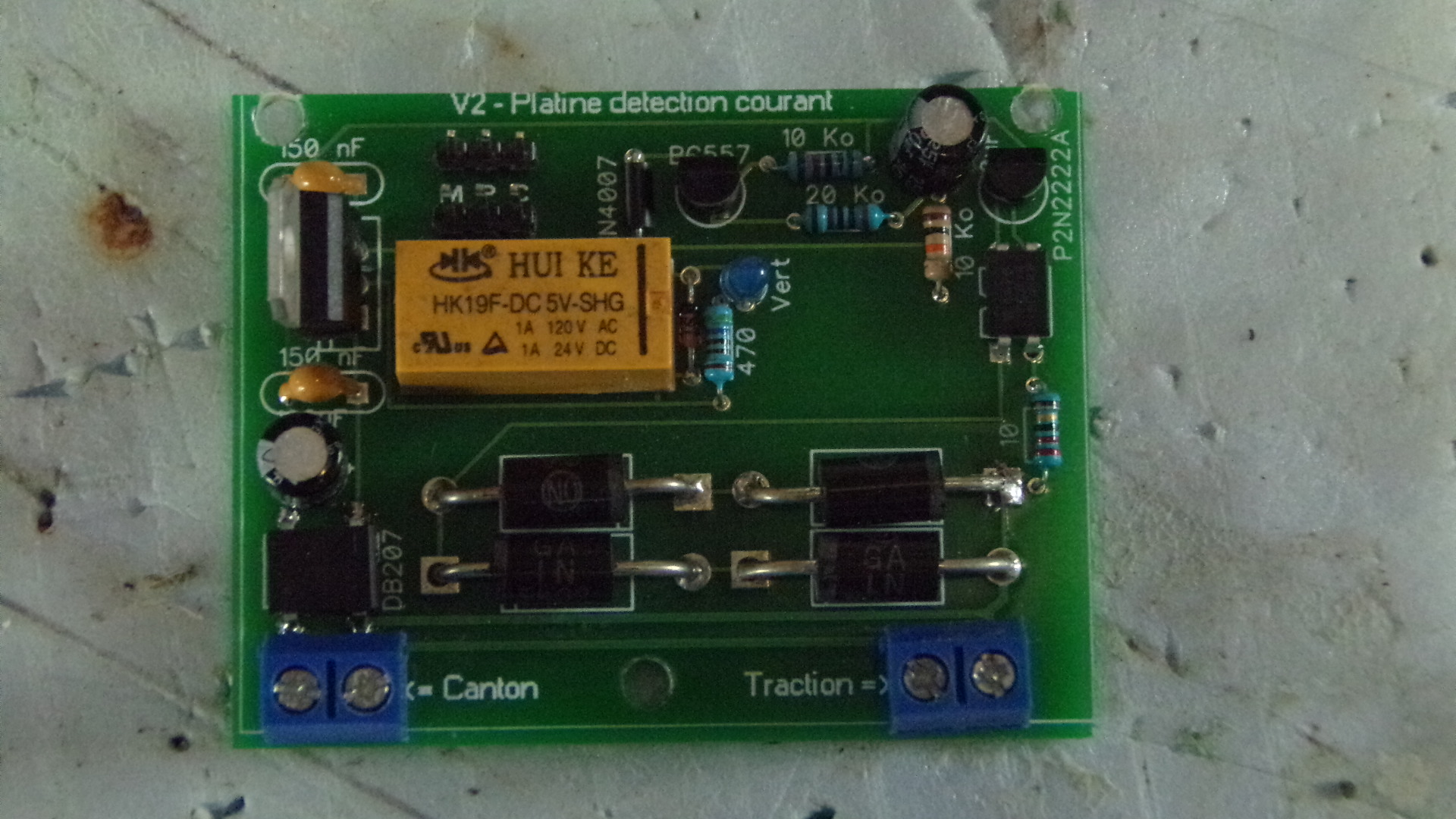

Module de détection de présence par consomation de courant

Fonctionne aussi bien en analogique qu'en numérique.

Alimentation à partir du feeder traction du réseau

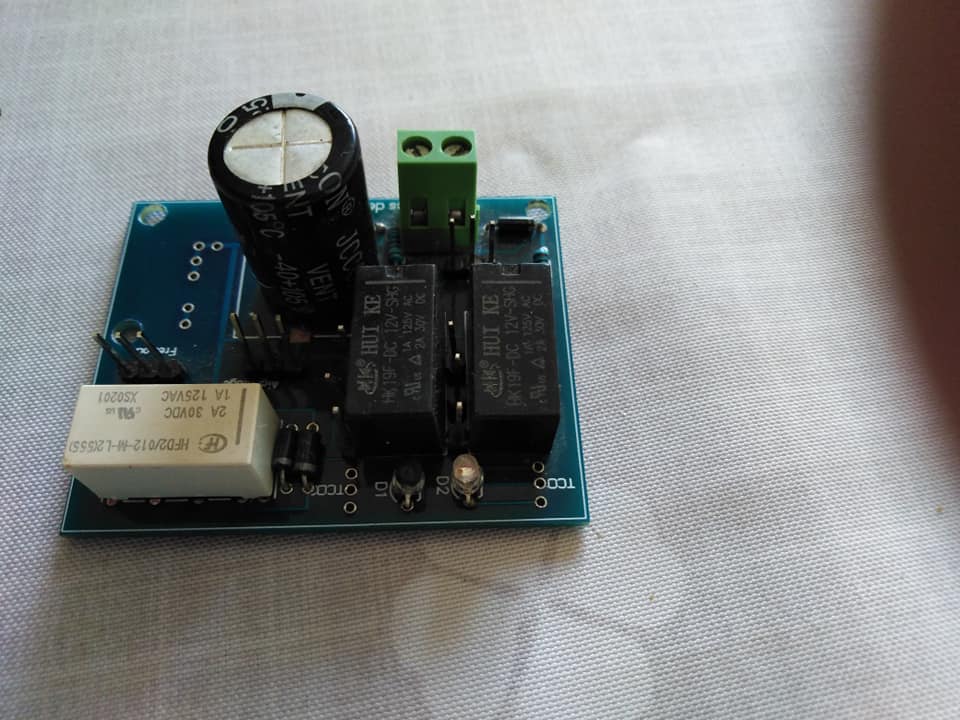

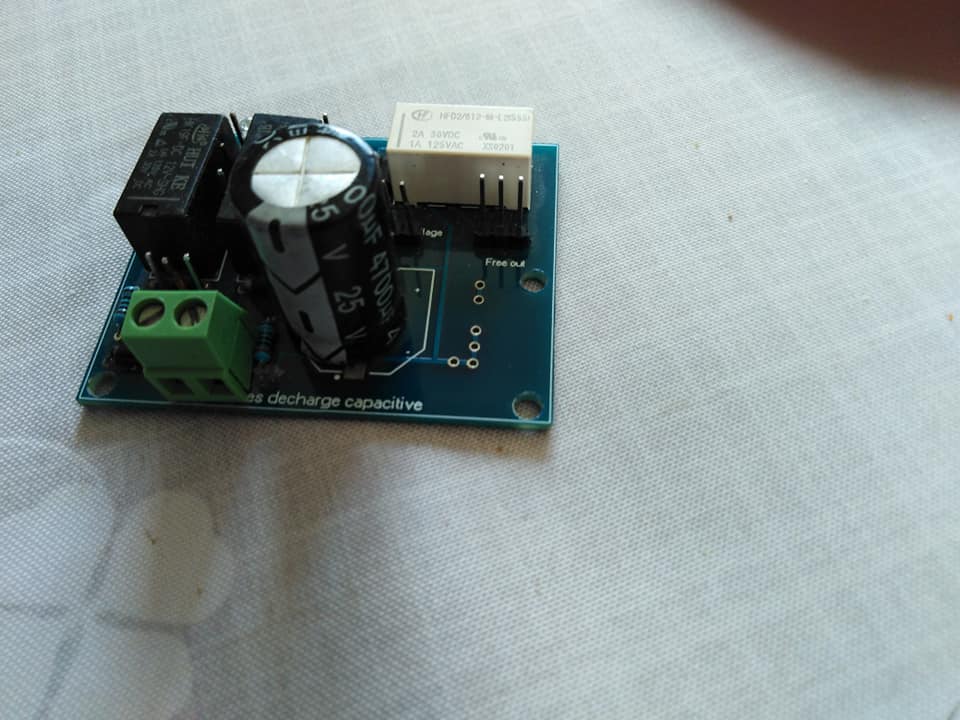

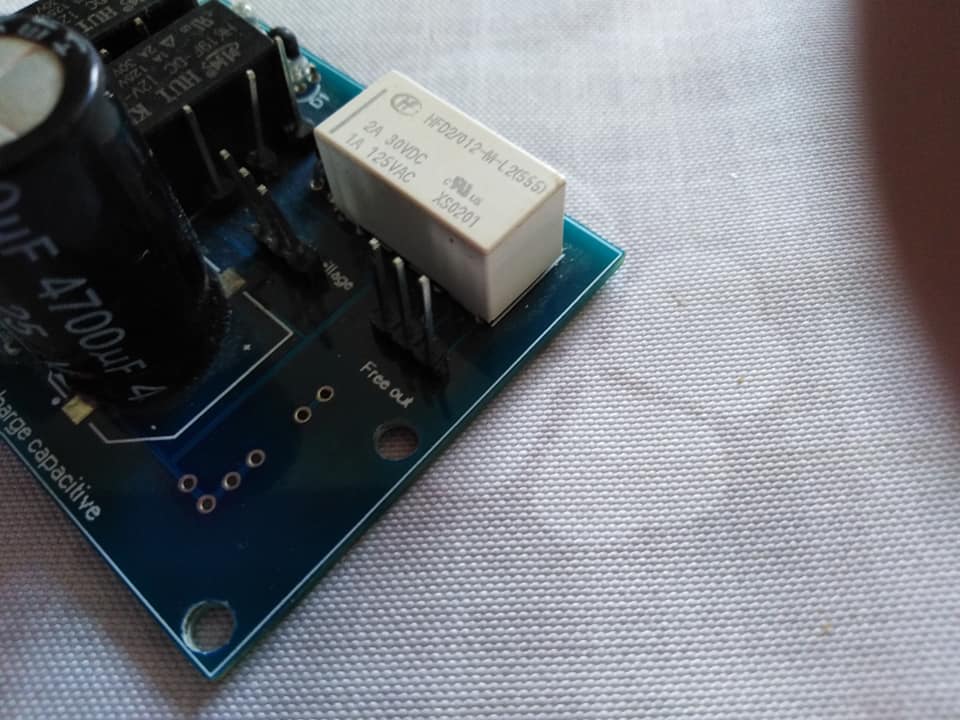

Platines prototypes ayant servi quelques jours.

Elles commandent un accessoire (aiguillage, passage à niveau) à bobines à l'aide d'un inverseur non permanent (non fourni).

Elles utilisent le système de décharge capacitive pour protéger les bobines et éviter qu'elles soient alimentées trop longtemps. Les bobines ne sont donc jamais en liaison directe avec l'alimentation et ne risquent pas de griller.

Un relais bistable permet de mémoriser la dernière position.

Leds témoins et broches pour des leds du TCO. Un contact libre permet éventuellement de commander un autre accessoire.

Alimentation 12 volts continu.



3 appareils disponibles

Prix 10 euros/pièce port non inclu.

Possibilité de fournir un inverseur adéquat pour 2 euros.

.
